概述

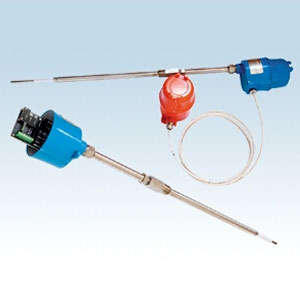

  Level-Ease是一套有特創意和適用面廣的高度智能化 物位控制儀表，它是在智能射頻料位的技術基礎上研制出來 的能夠克服以往傳統的測量方式對精度的影響和復雜的調校 步驟給用戶帶來的煩惱。本系列物位開關測量精度高，免維 護，使用成本低。產品廣泛應用于石化、食品、冶金、電力、 礦業、水利、制藥等L域。

工作原理

  本產品引進加拿大ARJAY的Level-Ease射 頻導納測量技術，采用加拿大ARJAY的核心組件，裝在探頭盒里的脈沖卡(PMC)把容器內的物位變化量 轉換成高分辨率的脈沖信號，脈沖信號可通過一根雙芯的屏蔽電纜傳送到控制器，遠可達到1km，脈沖信號經微 控制器處理分析后輸出報警動作。儀表通過按鈕設定報警點，并將設定的報警值長期存儲在E ²PROM中。如需改變報警點，只須重新按動一次設定按鈕即可。

主要特點

  采用射頻導納測量及微控制器技術，幾乎可以檢測所有物料，包括固體和液體、導電介質、腐蝕、黏稠 介質等。以往的產品一般針對不同物料需進行靈敏度調節，而本系列產品對任何一種物料都不需要調整 靈敏度，卻能保證良好的測量精度。

  采用XJ的數據存儲技術，斷電后參數不丟失，數據可保存長達十年。全密封結構，無任何機械運動部件和調整電位器。產品具有J高的可靠性。

   能克服探頭上黏附層及物料噴濺對測量的影響。在這些場合開關均不會產生誤動作。

   只需按動一次設定按鈕，即可完成報警點的設定。操作簡便。

   報警方式可根據需要靈活設定。

技術參數

控制單元部分

  環境溫度: -30～70℃

  環境濕度: ≤95%RH

  工作方式: 位式

  電源: 220VAC或24VDC

  功耗: ＜2VA

  繼電器觸點容量:3A220V，3A24V

探桿部分

  過程溫度: -100～200℃，更高溫度請聯系我們

  過程壓力: -0.1～10MPa

  探頭長度: 10cm～300cm

  探頭型式: 剛性、同軸或柔性

安裝說明及安裝示意圖

  物位開關安裝時應根據探桿的不同型式及工況要求采用D部安裝或倉壁側面安裝。D部安裝物位開關 時，應選擇能避開進料時物料沖擊的位置安裝，距倉壁距離應大于200mm。側面安裝物位開關時，探桿應 向下傾斜20～30°，以免探桿嚴重掛料。拆裝物位開關時，應注意不能用手抱住殼體擰動，應使用扳手擰 動六角螺栓。
